TSI 18 通用电子实验室设备、通用电子实验台

TSI 18 通用电子实验室设备、通用电子实验台价格优惠
产品名称与编号:TSI 18 通用电子实验室设备、通用电子实验台http://www.hncsw.net/product/edu/21048.html。
所属类别与网址:教育实验实训装置|http://www.hncsw.net/product/edu/
产品电话与品牌:TSI 18 通用电子实验室设备、通用电子实验台销售电话:0731-84284278166

产品详细说明:

TSI 18 通用电子实验室设备、通用电子实验台具有完善的安全保护措施,较齐全的功能(详见实验台结构简介)。实验桌中央配有通用电路板,电路板注塑而成,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路,元件盒盒体透明,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作

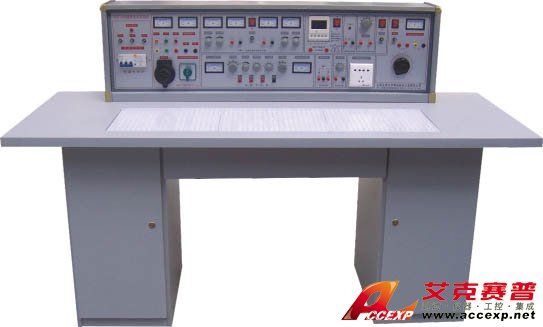

通用电子实验室设备
一、TSI 18 通用电子实验室设备、通用电子实验台及操作桌结构:
1.实验台外壳尺寸:123×35×20cm
2.三相保险座
3.三相电源输入指标
4.总开关:实验台电源总开关,带漏电、过载保护
5.试验按钮:试验漏电开关漏电功能
6.电源输入指示1只
7.电源输出指示3只(红、绿、黄三色)
8.交流电压表:指示输出线电压
9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况
10.接线座5只:A单元三相四线及地线输出
11.电流表W相电流输出指示
12.O/I开关:三相四线电源输出控制
(提高安全系数)
13.接线座2只:B单元交流低压电源输出
14.电表(2A):B单元交流电流指示
15.旋钮:B单元3-24V交流低压选择输出
16.开关:C单元双路直流稳压电源开关
17.旋钮:C单元双路Ⅰ路稳流调节
18.旋钮:C单元双路Ⅱ路稳流调节
19.接线座2只:C单元Ⅰ路直流稳压输出
20.保险座:C单元双路稳压电源保险
21.电表4只:双路稳压电源电压、电流指示
22.接线座:D单元直流5V稳压输出
23.电表:D单元电流0.5V输出指示
24.开关1:控制各低压交流电、信号源
25.开关2:控制E单元交直流调压电源
26.电表:E单元交流电压输出指示
27.接线座4只:E单元交流、直流输出口
28.旋钮:E单元0~240V电压调节
29.插座:G单元220V输出插座
30.旋钮:音频功率放大器音量调节
31.接线座2只:音频信号输入
32.按钮:单次脉使能开关
33.接线座3只:单次脉冲输出口
34.电表:函数发生器正弦波输出电压指示
35.旋钮:正弦波输出三级衰减幅度粗调
36.旋钮:正弦波输出口
37.接线座:正弦波输出口
38.旋钮:矩形波输出幅度调节
39.接线座:三角波输出口
40.旋钮:函数信号发生器频率细调
41.接线座:矩形波输出口
42.旋钮:函数信号发生器五级频率粗调
43.电表:函数发生器输出频率指示
44.万用表:500型
45.实验桌面尺寸:160×70cm
46.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验
47.储存板:放置元件盒
48.左储存柜:放置储存板(带门锁)
49.抽屉:放置常用工具
50.右储存柜:放置储存板(带门锁)
51.示波器:型号不限(用户自备)
52.工具

二、TSI 18 通用电子实验室设备、通用电子实验台主要技术指标:
1、输入工作电源:单相输入
2、输出电源及信号
A单元:单相220V输出
B单元:交流3、6、9、12、15、18、24V
C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为0~30V,内置式继电器自动换档,由多圈电位器连续调节,使用方便,输出最大电流为2A,具有预 设式限流保护功能。
电压稳定度:<10-2           负载稳定度:<10-2           纹波电压:<5mv
D单元:直流稳压5V,电流0.5A
E单元:交直流电压0~240V连续可调,电流2A
F单元:220V电压输出,供外接仪器使用。
3、单次脉冲源:每次均可输出一对正负脉冲
4、函数信号发生器(正弦波、三角波、矩形波)
①频率范围:5HZ-550KHZ分五个频段
②频率指示:由HZ表直接读出
③电压输出范围:正弦波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
                   三级衰减:0db、20db、40db具有连续细调
           矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度连续可调
           三角波:5HZ-550KHZ>1V
5、音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。
6、绝缘电阻:>5MΩ
7、漏电保护:漏电动作电流≤30mA

三、TSI 18 通用电子实验室设备、通用电子实验台结构与配备(以二十四座为例)
1、实验桌:12台学生实验桌,一台两座,桌子外形尺寸:160×70×80cm。桌中央配置通用九孔电路板(尺寸35×90cm),根据实验电路在其上任意拼插元件盒成实验电路,元件盒盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式结构,拆装维修方便。每张台桌配有一粒胶皮板,保护通用插板与桌面(如需要在桌上放置电动机、焊接等)台桌下都是元件储存柜,放置实验元器件。
2、示教控制台:1台示教控制台,分别控制12台学生验台上的电源,通用电路板演示屏立在实验桌上,尺寸为160×70cm。用于讲解、演示。
3、实验台:共13台,学生实验桌及示教控制台上各配备l台。
4、器材配备: 65只直流电表,13只万用表,13套实验所需电阻、电位器、电容,变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
5、用户自备器材:示波器(型号不限);晶体管毫伏表。
