初级篇续 照明的理论知识

2017年05月11日


为什么照明是重要的?
  下图所示是对于铝制容器上的刻印字符进行检查时的图像。图像①采用了一般的环形灯,而图像②则是在考虑到工件特点及照明效果的前提下,采用了圆顶照明。可以看到,照明效果对刻于印检查的效果造成了很大的影响

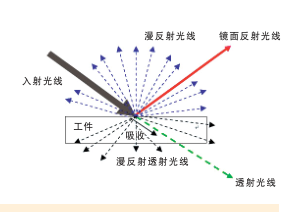

3 - 2 选择照明:第一步(镜面反射、漫反射与透射)
LED 照明种类繁多,大体上可以分为如下三种。

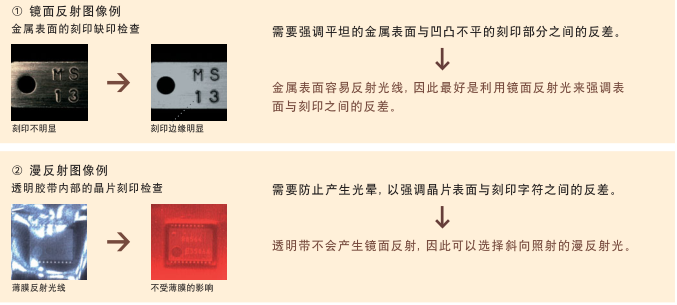

① 镜面反射型:
镜头接收的光线是来自拍摄对象的镜面反射光线。
② 漫反射型:
避开来自拍摄对象的镜面反射光,而接收整体、均一的光线。

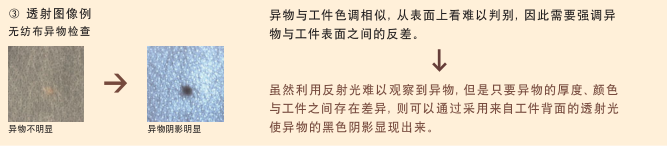

③ 透射型:
接收来自拍摄对象背景的光线。是一种检测轮廓的照明方式



  选择照明的第一步是根据工件的形状及检查目的,确定镜面反射、漫反射、透射等照明方式。下一步是选择照明的尺寸及光线颜色,以确保所得到的图像适于检查目的。

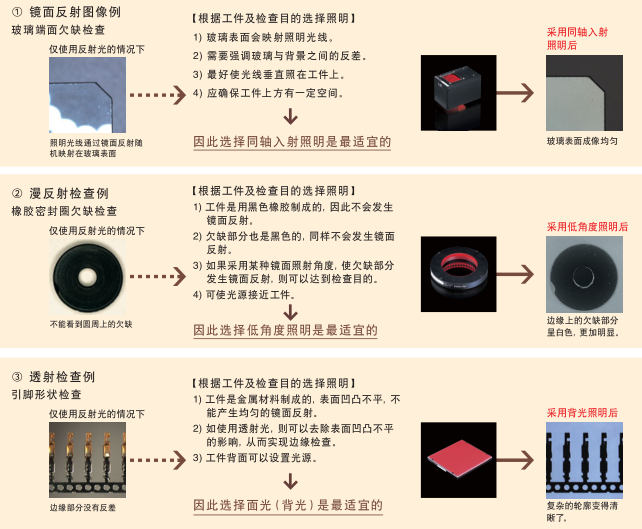

3 - 3 选择照明:第二步(确定照明方法与光线形状)

3.3要点
  在选择了镜面反射、漫反射或透射等照明方式后,根据检查目的、背景、周围环境等确定照明类型。一般说来,镜面反射可选择同轴入射照明、环形照明或棒型照明,漫反射可选择低角度照明、环形照明
或棒型照明,透射可选择面照明或棒型照明。其中环形照明及棒型照明的设置距离更加灵活,因此应用范围更广。

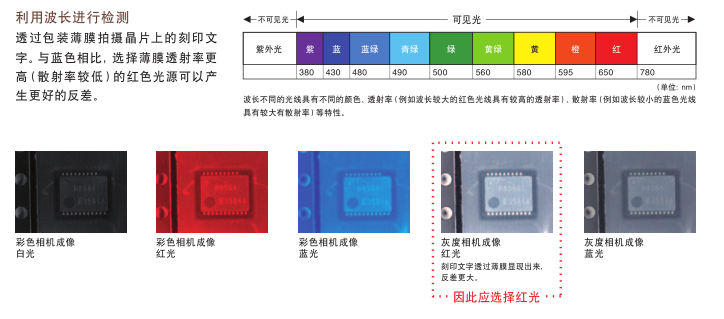

3 - 4 选择照明:第三步(决定光线颜色及波长)

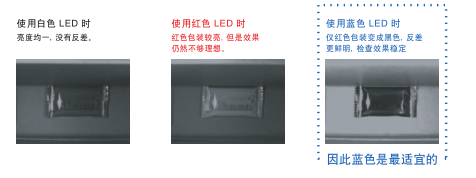

  最后根据工件及背景来选择光源颜色。使用彩色照相机时一般会使用白光。如果使用黑白照相机,则需要掌握下面介绍的知识。利用补色进行检测为了检测纸箱中是否有红色包装的点心,分别使用了白色、红色及黑色的 LED 光源。下图所示为三种光源造成的对比度差异


初 级 篇续(照明 选 择篇)总 结
选择适宜的光源可以得到良好的拍摄效果,从而有利于提高图像处理效果。

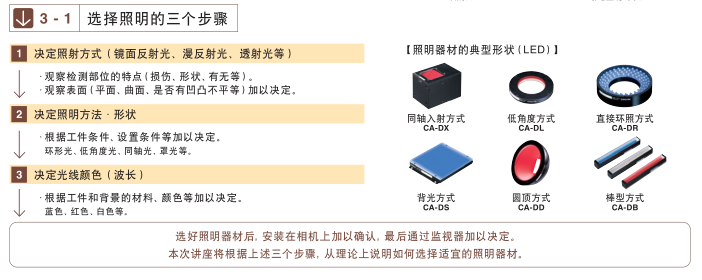

选择光源时有一定的规律可循。一般说来,可按照下列步骤选择最理想的光源。
① 决定镜面反射、漫反射、透射
② 决定光源形状(制式)和尺寸
③ 决定光源颜色(波长
