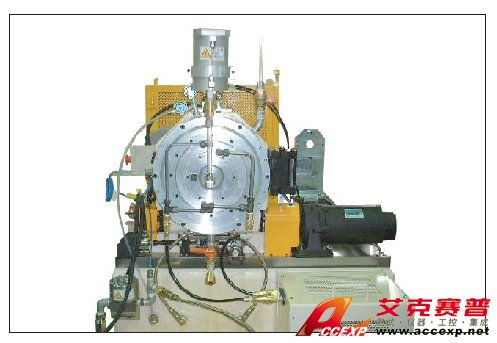

Accexp湿式摩擦材料摩擦磨损测试设备

时间:2016-11-28 10:28来源:未知 作者:龚超 点击:
本设备是对用于自动变速器的「湿式摩擦离合器」以及「ATF」的摩擦因素进行SAE#2和LVFA2种试验的多功能测试装置。 程序运行和数据处理完全由计算机自动化控制,从设定试验条件到处理数据均简单易行。 特 点 ●旋转驱动部分根据实际用途装配各自最适合的发动机,以求提
本设备是对用于自动变速器的「湿式摩擦离合器」以及「ATF」的摩擦因素进行SAE#2和LVFA2种试验的多功能测试装置。
程序运行和数据处理完全由计算机自动化控制,从设定试验条件到处理数据均简单易行。
特 点
●旋转驱动部分根据实际用途装配各自最适合的发动机,以求提高控制精度和可靠性。
●动态特性驱动部分没有介入增速机,而是采用直线方式的低摩擦,且结构简单,可以进行高精度的动态特性试验。
●强制滑行试验和静摩擦特性试验部分,采用最适合高精度的旋转控制伺服发电机和高刚度齿轮箱,可以实现高精度的旋转控制。
主要规格
  被测件
●离合器板
 动态特性驱动部分
●驱动电机 22kW 交流发电机
  转速 ±500~5600rpm
  控制精度 ±12rpm
  测量精度 ±6rpm
●惯性量 0.098kgm2 (SI)
 静态特性试验部分
●驱动电机 0.75kW 伺服驱动装置
  转速 0.05~50rpm
  控制精度 ±0.010rpm
  测量精度 ±0.005rpm
  强制滑行驱动部分
●驱动电机 7.5kW 伺服驱动装置
  转速 0.5~200rpm
  控制精度 ±0.4rpm
  测量精度 ±0.2rpm
  转矩测量部分
●测量范围 Max 500N・m
  测量精度 ±2.5N・m
  试验槽部分
●推压空气压力 50~650kPa
  压力上升时间 235kPa/0.1~0.15sec
(JASO规格)
  测量精度 ±3kPa
●推压油压 100~4000kPa
  压力上升时间 2000kPa/0.15~0.20sec
  控制精度 ±50kPa
  测量精度 ±15kPa
●被测件温度1~5 0~600
  测量精度 ±3
油温控制单元
●控制范围 室温+α~140
(α依据冷却水温)
  控制精度 ±3
  测量精度 ±2
  控制方式 直接加热冷却方式
轴心供油单元
●油温控制范围 室温+α~140
(α依据冷却水温)
  控制精度 ±3
  测量精度 ±2
●轴心供油流量 2~10L/min
  控制精度 0.3 L/min
油压伺服用单元
试验方式
●JASOM 348-2002试验
●JASOM 349-2001试验
●动态特性试验
●静态特性试验
●一次尝试试验
●根据动态特性试验和静态特性试验的组合,可进行任意模式的测试。
数据处理
●旋转/μ特性
●循环/μ特性
●μ/v特性
●波形显示
●CSV文件变换
